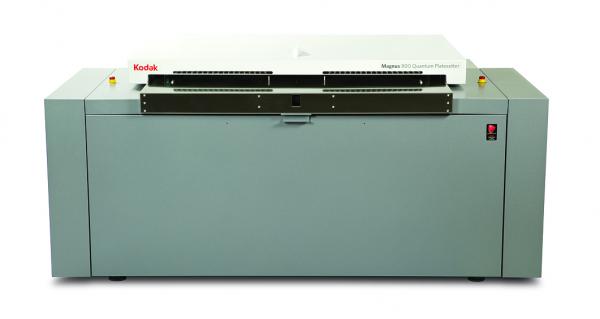

Pełno-formatowa (8 stronicowa) naświetlarka termiczna do płyt CtP
Charakteryzuje się wydajnością, łatwością użytkowania, wysoką jakością naświetlanego obrazu.
Szeroki zakres prędkość naświetlania oraz opcje automatyzacji.
Prędkość naświetlania – od 28 do 62 płyt offsetowych / godzinę.
Wysoka jakość i zaawansowana technologia oparta jest na wieloletnim doświadczeniu firmy Kodak w produkcji urządzeń CtP.
Zaawansowana technologia Kodak SquareSpot
Laser SquareSpot naświetla kwadratową plamkę laserową (SquareSpot Technology), a nie plamkę okrągłą, jak ma to miejsce w innych stosowanych w świecie rozwiązaniach z laserem Gaussian lub GLV.
Dzięki temu laser SquareSpot– jest bardziej precyzyjny i generuje ostrzejsze punkty.
Cały proces cechuje wysoka stabilność tonalna.
Kompensacja termperatury
System kompensacji temperatury umożliwia dokładne, powtarzalne naświetlanie, automatycznie kontrolując spowodowane temperaturą rozprężanie się i kurczenie płyt offsetowych.
Korekcja geometryczna
Wyrównywanie siatki naświetlanego obrazu do krawędzi płyty.
Dynamiczny autofokus
System ciągłego ogniskowania wiązki laserowej w trakcie naświetlania płyty (dynamic autofocus) gwarantuje właściwe uformowanie elementów drukujących nawet w przypadku miejscowych zmian grubości warstwy promienioczułej lub podłoża naświetlanych płyt.
Dane techniczne:
|
Specyfikacja ogólna |
|
|
Technologia |
Termiczna naświetlarka 830 nm, półautomatyczna lub w pełni automatyczna, z bębnem zewnętrznym |
|
System podawania / odbierania płyty |
Continous Load – jako standardowy: półautomatyczne podawanie i rozładowywanie płyt, podczas gdy jedna płyta jest naświetlana - druga oczekuje w pozycji stand-by na automatyczny załadunek (jak tylko poprzednia płyta zostanie rozładowana z bębna) |
|
SCU |

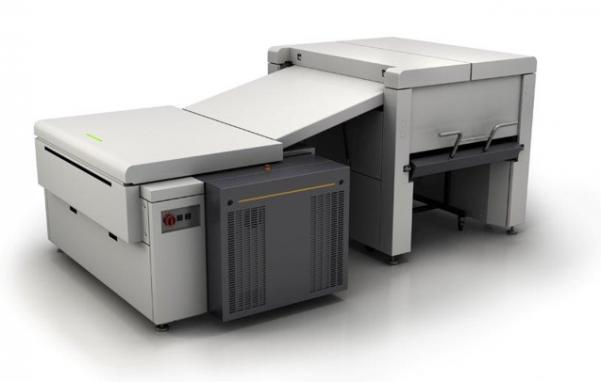

Moduł jedno-kasetowy (Single Casesette Unit) opcja: pełna automatyzacja, do 60 płyt o grubości 0,3 mm w tym samym formacie z papierem przekładkowym. Papier przekładkowy jest automatycznie usuwany do pojemnika. |
|
MCU |
Moduł wielo-kasetowy (Multi Casesette Unit) opcja: pełna automatyzacja, do 500 płyt o grubości 0,3 mm, w 5 podajnikach (każdy do 100 płyt w tym samym formacie, z papierem przekładkowym). Papier przekładkowy jest automatycznie usuwany do pojemnika. |
|
APL |
Automatyczny podejnik paletowy (APL) opcja: automatyczne podawanie z palety do 600 płyt w tym samym formacie, o tej samej grubości, z papierem przekładkowym). Podajnik obsługuje kasety o pojemności do 100 sztuk płyt o tym samym formacie. Niezależnie można podawać płytę do naświetlarki (z pominięciem APL) |
|
Integrated Punch (perforowanie) |
Perforowanie. Możliwość konfiguracji do wybranych 10 typów perforacji (dostępne różne typy "punchy" ). Perforacja możliwa tylko na frontowym boku płyty. |
|
Specyfikacja techniczna |
|
|
Wydajność przy rozdzielczości 2400 dpi |
Prędkość w
wersji F = 28 płyt na godzinę |
|
Precyzja naświetlania |
±20 mikronów pomiędzy dwoma płytami naświetlanymi na tej samej naświetlarce |
|
Powtarzalność |
± 5 mikronów pomiędzy dwoma następującymi po sobie naświetleniami na tej samej płycie |
|
Pasowanie |
± 25 mikronów pomiędzy obrazem a perforowaniem (przy największej płycie) |
|
Kompatybilne systemy workflow |
Standardowo
dołączane oprogramowanie XPO TIFF Downloader Software pozwala na współpracę z większością systemów
worflow firm trzecich. |
|
Parametry naświetlania |
|
|
Rozdzielczość |
2400 dpi / 1200 dpi lub opcja 2540 / 1270 dpi |
|
Raster |
Maks
liniatura rastra 450 lpi |
|
Maksymalny format płyty: wokół bębna x wzdłuż bębna |
950 x 1163 mm |
|
Minimalny format płyty: wokół bębna x wzdłuż bębna |
330 x 305 mm |
|
Minimalny format płyty: wokół bębna x wzdłuż bębna |
938 x 1163 mm |
|
Wymiary i waga |
|
|
Wymiary (wysokość x szerokość x głębokość) / Waga |
Standard: 110,3 x 231 x 165,6 cm / 1040 kg SCU: 146 x 231 x 433 cm / 2076 kg MCU: 146 x 369 x 433 cm / 2802 kg APL: 146 x 231 x 470 cm / 2254 kg |
